江西省萍鄉市體育館

本工程位于江西省萍鄉市，屋面梁跨度43.2m。原設計為混凝土框架結構，屋面采用鋼網架。

施工方中標后僅有3個半月的施工時間，要完成14000多平米的場館建設（包括裝修），何其困難！

場館無次梁增加凈高，樓板、墻板、外墻全裝配，現場干作業！

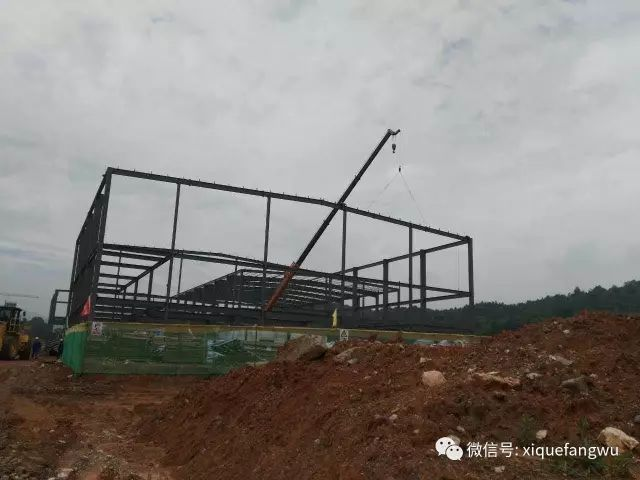

鋼柱吊裝

主體框架完工

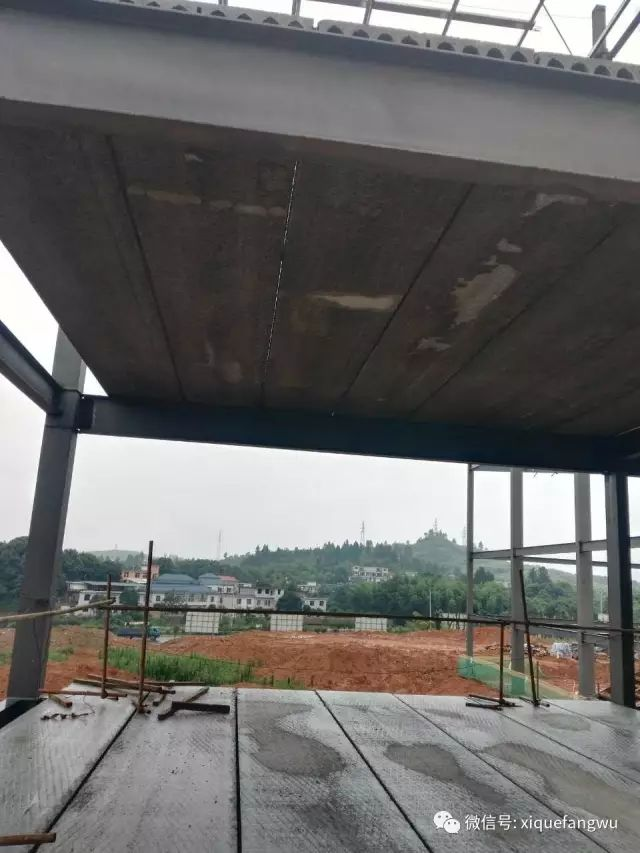

9m跨預制樓板安裝

從主體結構到圍護結構均在工廠加工好，現場裝配式安裝，大大節約了工期，減少了現場濕作業；同時我們對結構體系進行了靈活設計，對于層高10m，跨度43m且球場位于二樓的場館，用鋼量?jī)H53 kg/㎡，大大節省了造價!

海南自貿港首個裝配式體育場館

海南省2022年第六屆運動會主場館儋州市體育中心近日正式投入使用較原計劃工期提前210天。

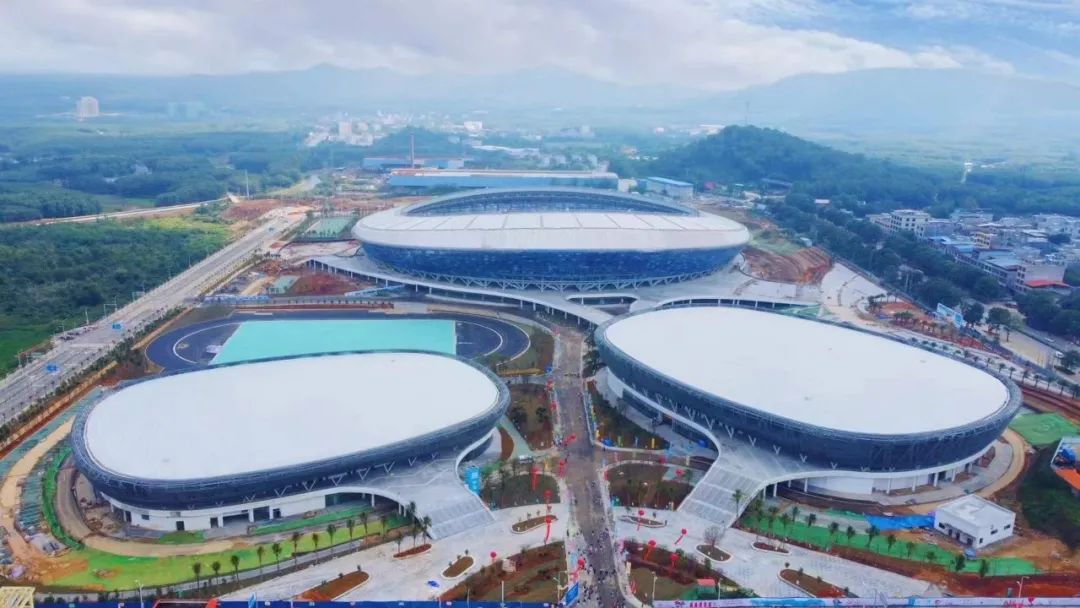

作為海南自貿港建設背景下首場大型綜合運動會的主場館項目總建筑面10.18萬平方米，建設內容包括可容納30000人觀看體育賽事文藝演出的體育場，5000余個座位的體育館，近1000個座位的游泳館，將助力海南省第六屆運動會。

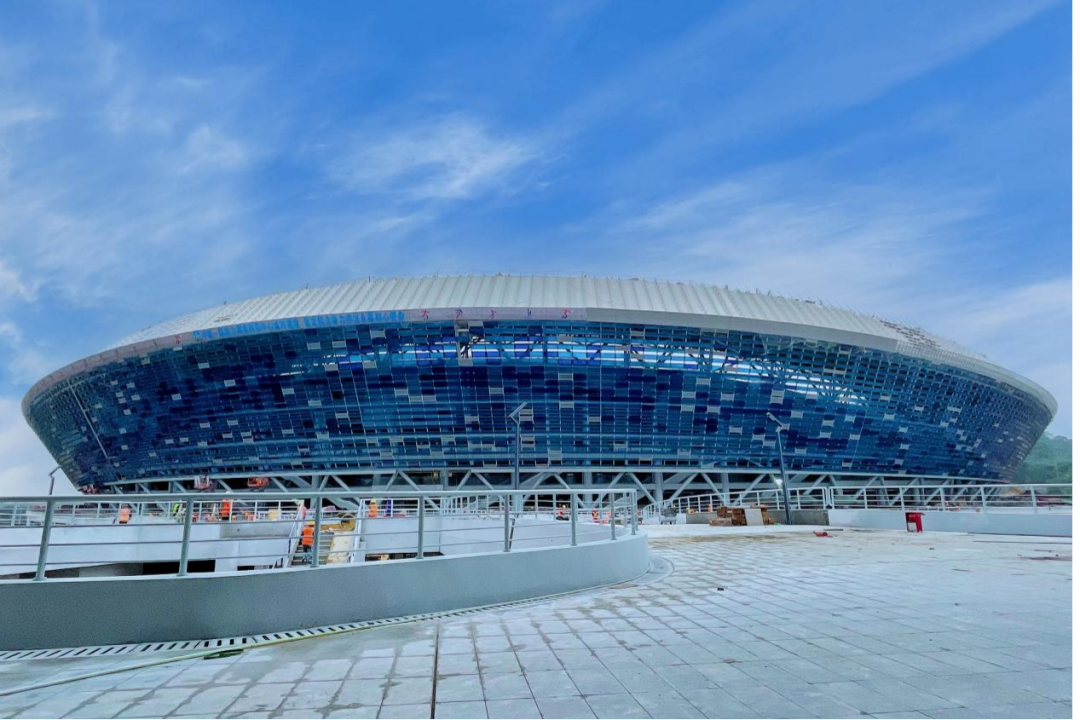

圖為體育館

所使用的鋼結構均在工廠預制現場裝配施工簡便勞動力減少30%，建筑垃圾減少60%以上，輕質隔墻板采用BIM技術立體排版、編號；由工廠定制加工，損耗率不到1%遠低于行業整體5%的平均水平，現場定點精準快速安裝。最終項目整體提前210天完工。

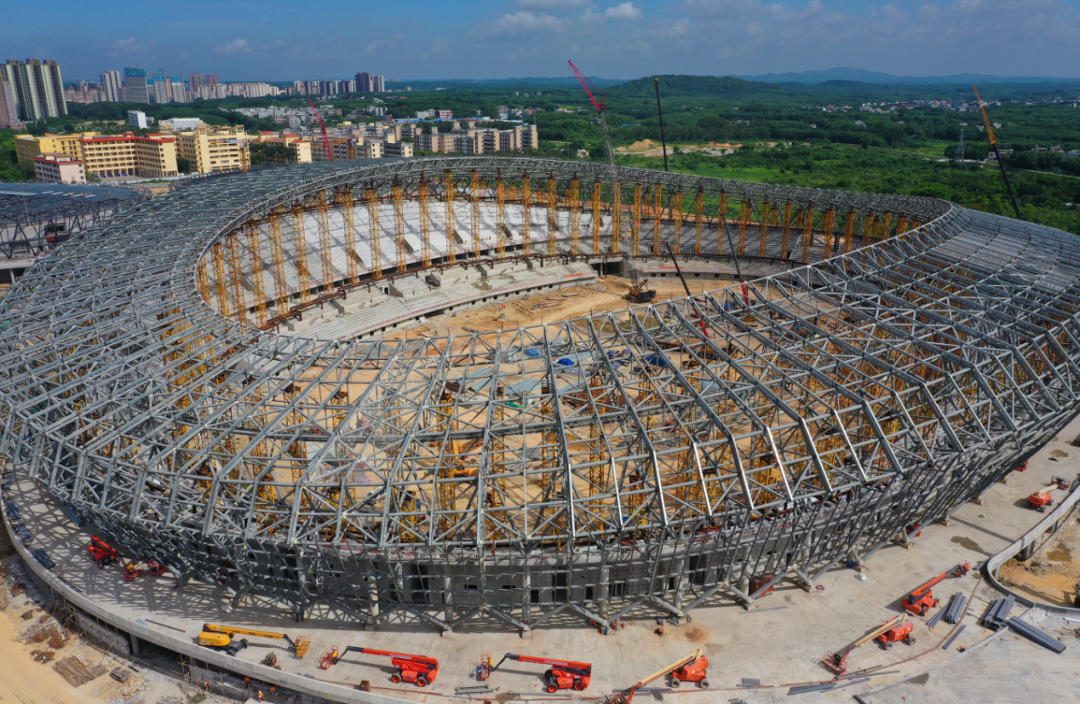

體育場采用與鳥巢相似馬鞍形空間懸挑管桁架結構，總用鋼量6475噸，最大懸挑長度達36.3米，最大吊裝半徑44米重量達70噸，項目通過模擬計算分析采用空間三維坐標定位進行拼裝吊裝，吊裝單元在地面拼裝完成預拼牛腿降低高空焊接難度提高施工速度，結合鋼結構健康監測系統，卸載過程中每60秒反饋應力應變監測數據，實時掌握施工安全狀態，卸載完成后實際變形值誤差控制小于6毫米。
